ΟΛΟΚΛΗΡΩΜΕΝΟΣ ΕΝΙΣΧΥΤΗΣ

Symphonic Line RG10 MΚ 4 Reference

Thumbnail_φωτο

Όσοι έχουν διαβάσει κριτικές του υποφαινόμενου θα γνωρίζουν ότι δεν συμφωνεί ιδιαίτερα με το φινίρισμα του RG10 (η εταιρία το αναφέρει ως “Chrome”), το οποίο μάλιστα στις συσκευές που πωλούνται αυτή τη στιγμή αφορά το σύνολο του σασί (και όχι μόνο την πρόσοψη, όπως φαίνεται στις φωτογραφίες που συνοδεύουν το κείμενο, καθώς το δείγμα που είχαμε στη διάθεσή μας ήταν από τα πρώτα). O λόγος είναι ότι προσφέρει σχεδόν μηδενική αντίθεση και ο χρήστης δεν μπορεί, εύκολα, να διαβάσει τις ενδείξεις στους διάφορους διακόπτες. Τούτων λεχθέντων, η ίδια η ποιότητα του φινιρίσματος φαίνεται εξαιρετική και δίνει, είναι η αλήθεια, μια εντυπωσιακή εμφάνιση στη συσκευή. Προσωπικά, θα επέλεγα την μαύρη έκδοση (η οποία είναι και φθηνότερη), αλλά -ξέρετε τώρα- περί ορέξεως, κλπ, κλπ...

Φωτογραφία

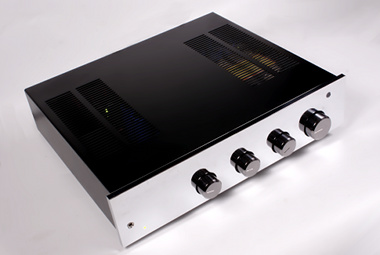

Όσοι γνωρίζουν την Symphonic Line δεν θα βρεθούν προ εκπλήξεως: Ο RG10 Mk4 Reference έχει το γνωστό φινίρισμα Chrome της εταιρίας. Εντυπωσιακό μεν, κάνει δυσανάγνωστες τις ενδείξεις την πρόσοψη, δε.

Φωτογραφία

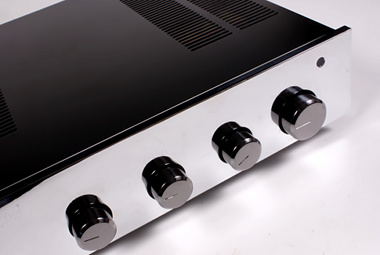

Ο χρήστης έχει στη διάθεση του επιλογέα εισόδων και επιλογέα source/tape. Ο ενισχυτής είναι τηλεχειριζόμενος ως προς την στάθμη.

Ο χρήστης του RG10 Mk4 έχει στη διάθεσή του πέντε εισόδους, από τις οποίες η μία είναι για φωνογραφικές κεφαλές mm/mc, με μεταβλητό κέρδος που ελέγχεται μέσω διακόπτη στην πίσω πλευρά του ενισχυτή και χαρακτηριστικά φόρτισης (αντίσταση και χωρητικότητα) που είναι δυνατόν να καθοριστούν και από τον χρήστη, πέρα από τις βασικές τιμές, με την χρήση εξωτερικών βυσμάτων τα οποία τοποθετούνται στις κατάλληλες υποδοχές (το δεύτερο ζευγάρι RCA που φαίνονται στη φωτογραφία, μια απλή και αποτελεσματική μέθοδος). Η επιλογή των εισόδων γίνεται μέσω ηλεκτρονόμων και διατίθεται έξοδος σήματος προς εγγραφή, ελεγχόμενη μέσω διακόπτη tape monitor ώστε να διευκολύνονται οι κάτοχοι συσκευών με δυνατότητα επιλογής tape/source, ενώ είναι δυνατή η χρήση του ολοκληρωμένου και ως προενισχυτή, αφού υπάρχει η σχετική έξοδος, επιτρέποντας έτσι την αναβάθμιση του συστήματος με την αγορά τελικών ενισχυτών, αν και όταν ο χρήστης το αποφασίσει. Ο ενισχυτής προσφέρει ένα ζεύγος ακροδεκτών σύνδεσης με τα ηχεία ανα κανάλι, πολύ καλής ποιότητας, της WBT, oι οποίοι επιτρέπουν την χρήση κάθε είδους τερματισμού στα καλώδια και κάνουν την ζωή του χρήστη εύκολη. Τα βύσματα εισόδου είναι τυπικής ποιότητας και στην πρόσοψη υπάρχει έξοδος ακουστικών (0.25 της ίντσας).

Φωτογραφία

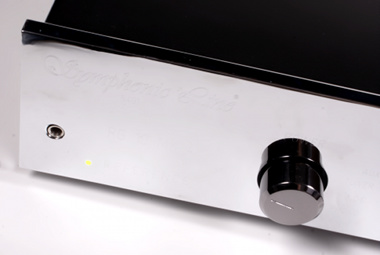

Έξοδος ακουστικών, με το κλασικό βύσμα τετάρτου της ίντσας.

Φωτογραφία

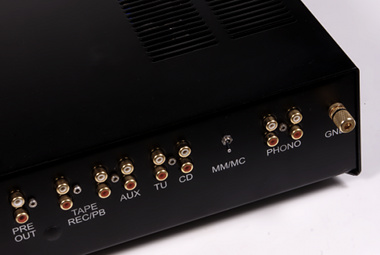

Υπάρχει είσοδος phono με δυνατότητα ρύθμισης της αντίστασης εισόδου και του κέρδους (mm/mc) τέσσερις είσοδοι line, έξοδος σήματος προς εγγραφή και έξοδος προενισχυτή.

Το εσωτερικό του RG10 MK 4 είναι αρκούντως ενδιαφέρον. Κατ' αρχήν η τροφοδοσία: Ο ενισχυτής διαθέτει έναν ευμεγέθη μετασχηματιστή 450VA στο εσωτερικό, θωρακισμένο μάλιστα με φύλλο κράματος νικελίου-σιδήρου (Mu-metal) του οποίου η υψηλή μαγνητική διαπερατότητα εξασφαλίζει καλή απομόνωση των μαγνητικών πεδίων, ειδικά αν αυτά είναι χαμηλής συχνότητας, ο οποίος είναι επιφορτισμένος με την τροφοδοσία του τελικού σταδίου και έναν εξωτερικό μετασχηματιστή 300VA για το στάδιο προενίσχυσης. Αυτή η δομή τροφοδοτικού απαιτεί στην πράξη τρείς συνδέσεις ισχύος, δύο με το δίκτυο (ενισχυτή, τροφοδοτικoύ) και μία μεταξύ τροφοδοτικού και ενισχυτή. Η Symphonic Line, πάντως, έχει προνοήσει και προσφέρει μαζί με τον RG10 Mk4 καλής ποιότητας καλώδια σύνδεσης, οπότε δεν χρειάζεται να ανησυχείτε για το πρόσθετο κόστος. Το εξωτερικό τροφοδοτικό περιλαμβάνει, επιπροσθέτως, και ένα φίλτρο σειράς για το κομμάτι του προενισχυτή.
Ο προενισχυτής phono είναι μία υλοποίηση με διακριτά εξαρτήματα, παράλληλη τοπολογία ημιαγωγών στην είσοδο (για χαμηλότερο θόρυβο) και υλικά πολύ καλής ποιότητας στα κρίσιμα σημεία του κυκλώματος. Το κέρδος του ρυθμίζεται μέσω ενός διακόπτη στην πίσω πλευρά του ενισχυτή και, όπως ήδη αναφέρθηκε, ο χρήστης μπορεί να χρησιμοποιήσει εξωτερικά βύσματα ώστε να συνδέσει παράλληλα με την κεφαλή τα εξαρτήματα που απαιτούνται για την σωστή φόρτισή της, αν αυτή διαφοροποιήται από τα 100Ω/47kΩ που προσφέρονται επάνω στην πλακέτα για τις κεφαλές κινητού πηνίου και μαγνήτη αντίστοιχα. Το στάδιο line είναι σχεδιασμένο γύρω από τους τελεστικούς ενισχυτές OPA604 της Burr Brown, που είναι κατάλληλοι για εφαρμογές όπου απαιτείται πολύ χαμηλή παραμόρφωση και διαθέτει ένα στάδιο buffering με τον κλασικό 5534. Η ρύθμιση της στάθμης γίνεται με ένα ηλεκτροκίνητο “μπλε” Alps στο οποίο το σήμα μεταφέρεται μέσω ομοαξονικών, θωρακισμένων αγωγών πολύ καλής ποιότητας.

Φωτογραφία

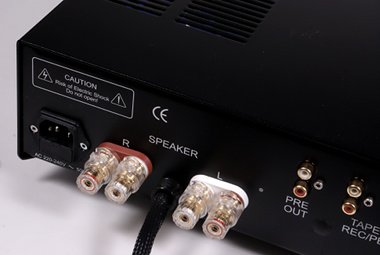

Οι ακροδέκτες σύνδεσης των ηχείων είναι της WBT, πολύ καλής ποιότητας. Μεταξύ τους φαίνεται το καλώδιο σύνδεσης με το εξωτερικό τροφοδοτικό...

Φωτογραφία

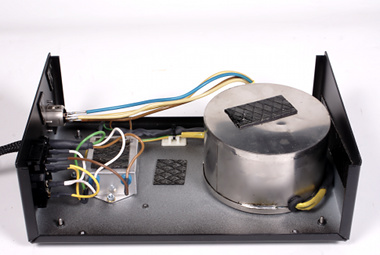

... το οποίο περιλαμβάνει έναν θωρακισμένο μετασχηματιστή και ένα φίλτρο σειράς, στην πλευρά της υψηλής τάσης.

Ο τελικός ενισχυτής χρησιμοποιεί στάδιο εξόδου σε τοπολογία AB, με δύο ζεύγη διπολικών ημιαγωγών ανά κανάλι. Η Symphonic Line έχει επιλέξει τον συνδυασμό 2SC5200/2SA1943 της Toshiba, ένα αρκετά διαδεδομένο ζευγάρι που μπορεί να χειριστεί υψηλά ρεύματα που φθάνουν τα 15Α ανά ημιαγωγό. Οπως συμβαίνει και με τα στάδια του προενισχυτή, τα υλικά που χρησιμοποιούνται είναι πολύ καλής ποιότητας και δεν μπορούμε να αφήσουμε ασχολίαστη την άριστη ποιότητα της σύνδεσης και των καλωδίων που μεταφέρουν το σήμα προς τους ακροδέκτες των ηχείων. Oι επιφάνειες ψύξης είναι εσωτερικές, και ο ενισχυτής διαθέτει δυνατότητα τηλεχειρισμού για την ρύθμιση της στάθμης.

Φωτογραφία

Ο ολοκληρωμένος είναι αρκούντως “γεμάτος”. Δώστε προσοχή στον μεγάλο αριθμό των πυκνωτών εξομάλυνσης (δεκατέσσερις συνολικά). Ο προενισχυτής καταλαμβάνει το κάτω μέρος της φωτογραφίας και η μεταφορά του σήματος στο ρυθμιστικό στάθμης γίνεται με ομοαξονικά καλώδια (αριστερά).

Φωτογραφία

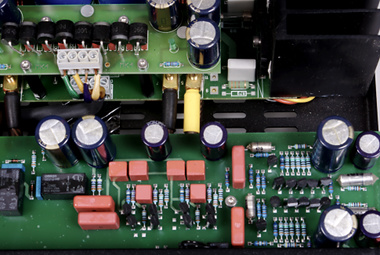

Ο προενισχυτής phono είναι κατασκευασμένο με διακριτά εξαρτήματα. Δεξιά διακρίνεται το στάδιο εισόδου με τους παραλληλισμένους ημιαγωγούς.

Φωτογραφία

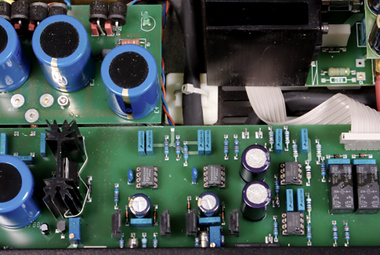

Το στάδιο προενίσχυσης βασίζεται σε τελεστικούς της Burr Brown και της Philips.

Φωτογραφία

Τέσσερις ημιαγωγοί ισχύος ανά κανάλι (της Toshiba) και διακριτά εξαρτήματα για το στάδιο του τελικού ενισχυτή.
