| REVIEW |
|
ΠΡΟΕΝΙΣΧΥΤΗΣ – ΤΕΛΙΚΟΣ
ΕΝΙΣΧΥΤΗΣ |
| Xindak
CA-1/PA-1 |
|
|
|
| ΠΕΡΙΓΡΑΦΗ-ΤΕΧΝΙΚΑ... |
|
|
| Είναι προφανές
ότι ο στόχος των PA-1 είναι η άνετη οδήγηση. Το υποψιάζεσαι στο
κουβάλημα (35 κιλά το κάθε κιβώτιο), το διακρίνεις καθαρά στην
εξωτερική ψύκτρα (τεράστια) και βεβαιώνεσαι όταν, στο εσωτερικό,
βρεθείς αντιμέτωπος με τα 6 ζευγάρια
2SC3264/2SA1295 της Sanken. Ασφαλώς πρόκειται για την
αγαπημένη επιλογή, όσον αφορά τα στάδια ισχύος, της Xindak γιατί τα
έχω ξανασυναντήσει (λιγότερα σε αριθμό) και με την ίδια οδήγηση,
σύμφωνα με την εταιρία μέσω ζευγών darlington. Πρόκειται ίσως για
έναν από τους ισχυρότερους διπολικούς ημιαγωγούς για χρήση σε audio,
με ρεύμα συλλέκτη που μπορεί να φτάσει τα 17Α ανά εξάρτημα. To
συγκεκριμένο κύκλωμα χρησιμοποιεί ανάδραση ρεύματος. Το στάδιο
ισχύος υποστηρίζεται από ένα σεβαστό τροφοδοτικό με
δύο μετασχηματιστές των 300VA, τέσσερις γέφυρες ανόρθωσης και
100.000μF χωρητικότητας (θυμίζω, βεβαίως, ότι εδώ μιλάμε για ένα
κανάλι). Η κατασκευή είναι παραδειγματική για την κατηγορία
τιμής με ανύπαρκτες καλωδιώσεις και καλά εξαρτήματα στα
οποία περιλαμβάνονται και οι πυκνωτές MKP της ίδιας της Xindak (τους
οποίους η εταιρία κατασκευάζει από το 1993). O κάθε τελικός
ενισχυτής προσφέρει δύο ζεύγη εξόδων σύνδεσης για
ηχεία με καλής ποιότητας ακροδέκτες, ώστε η διπλοκαλωδίωση να είναι
ευκολότερη και διαθέτει τόσο single ended όσο και
balanced είσοδο με την επιλογή να γίνεται από έναν διακόπτη
στην πίσω πλευρά. Σύμφωνα με τα επίσημα χαρακτηριστικά της εταιρίας,
το κάθε μονομπλόκ μπορεί να αποδώσει 250W σε φορτίο 8Ω επίδοση που
αυξάνεται στα 430W σε φορτίο 4Ω. H εταιρία δεν αναφέρει τίποτε περί
πόλωσης, πέραν -φυσικά- του γεγονότος ότι ο ενισχυτής είναι σε τάξη
Α, χωρίς να διευκρινίζει αν μιλάμε για πόλωση AA/B ή για καθαρή τάξη
Α. Κρίνοντας, πάντως, από την θερμότητα που αναδύουν οι ψύκτρες σε
κατάσταση ηρεμίας και την κατανάλωση που δίνει η εταιρία
(<=300W), το στάδιο εξόδου, το οποίο είναι συμμετρικό, έχει
αρκετά μεγάλο ρεύμα ηρεμίας, επομένως τα βάτ σε τάξη Α είναι πολλά
(αν όχι όλα). |
|
|
| Στην περίπτωση
του προενισχυτή CA-1 η Xindak επέλεξε την λύση των ημιαγωγών, έναντι
των λυχνιών. Το κύκλωμα χρησιμοποιεί τρεις διπλούς
τελεστικούς OPA2134 της Burr-Brown και μια τοπολογία από
διακριτούς ημιαγωγούς, ενώ η ρύθμιση της στάθμης γίνεται με το
ψηφιακά ελεγχόμενο volume, επίσης της Burr-Brown
(PGA2311). Το ολοκληρωμένο αυτό είναι και το μόνο κοινό σημείο των
δύο καναλιών του προενισχυτή στη δομή του οποίου έχει τηρηθεί ένας
αυστηρός διαχωρισμός, για λόγους ελαχιστοποίησης της διαφωνίας
προφανώς, τόσο σε επίπεδο σχεδιασμού του τυπωμένου κυκλώματος όσο
(και κυρίως) σε επίπεδο τροφοδοτικού. Οφείλω να ομολογήσω ότι το
τροφοδοτικό του CA-1 δεν το κατάλαβα πολύ καλά: Χρησιμοποιεί
τρεις μετασχηματιστές, έναν για κάθε κανάλι και
έναν για τα κυκλώματα ελέγχου και επτά ξεχωριστά
κυκλώματα, με ανεξάρτητη ανόρθωση, φίλτρα και
σταθεροποιήσεις. Το περίεργο, εδώ είναι ότι τα τέσσερα από αυτά
χρησιμοποιούν τα γνωστά 317, είναι δηλαδή μόνον για θετικές τάσεις,
αφήνοντας τους OPA2134 και το PGA2311 εκτός, αφού τα ολοκληρωμένα
αυτά θέλουν συμμετρική τροφοδοσία... Υπάρχει, βεβαίως ένα ακόμη
τροφοδοτικό που θα μπορούσε να χρησιμοποιηθεί γι αυτά τα εξαρτήματα,
υποθέτοντας ότι το στάδιο με τους διακριτούς ημιαγωγούς χρησιμοποιεί
την ασύμμετρη τροφοδοσία. Διαβάστε τα όλα αυτά με επιφύλαξη, επειδή
οι πληροφορίες που δίνει ο κατασκευαστής είναι ελάχιστες και
δεσμεύομαι να επανέλθω αν και όταν θα μάθω κάτι
περισσότερο. |
|
|
 |
Καλής ποιότητας βύσματα, στον προενισχυτή, αλλά κάποιοι
θα βρουν τις εισόδους λίγες. Αδικαιολόγητη η απουσία βρόχου
in/out. |
 |

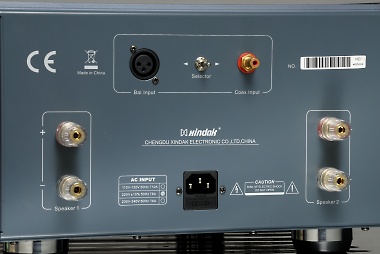

Ο τελικός ενισχυτής προσφέρει single ended και balanced
είσοδο καθώς και δύο ζεύγη υποδοχών σύνδεση με το
ηχείο. | |
| Ο προενισχυτής
προσφέρει τρεις εισόδους line single ended και μια είσοδο balanced
ενώ η έξοδος παρέχεται τόσο σε single ended όσο και σε balanced
μορφή. Εδώ, ίσως, θα χρειαζόταν κάτι παραπάνω,
πάντως, με δεδομένο ότι τα σύγχρονα συστήματα έχουν συχνά
περισσότερες των τριών πηγών, ενώ θεωρώ σημαντική έλλειψη την
απουσία βρόχου εγγραφής. Εντάξει, δεν γράφω πλέον κασέτες, αλλά
μήπως κάποιος πρέπει να μιλήσει στους αγαπητούς σχεδιαστές για την
ύπαρξη επεξεργαστών; Γιατί, ρε παιδιά, με αφήνετε με το
Copland στο χέρι; Ο CA-1 συνοδεύεται από τηλεχειριστήριο,
μέσω του οποίου είναι δυνατή η ρύθμιση της στάθμης, η επιλογή της
εισόδου και η ενεργοποίηση του mute. |
 |

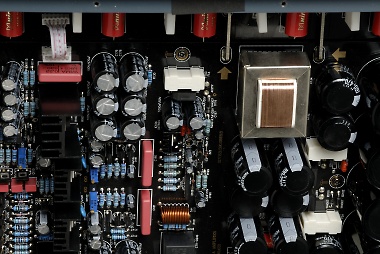

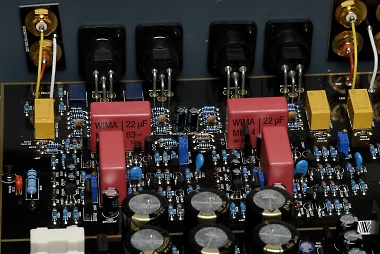

Το κύκλωμα του προενισχυτή χρησιμοποιεί συνδυασμό
διακριτών ενεργών εξαρτημάτων και ολοκληρωμένων. |
 |

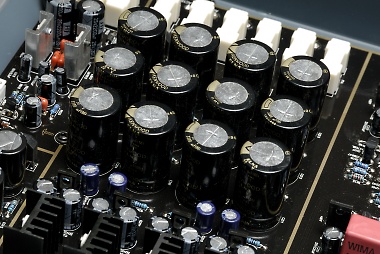

Πολλαπλά τροφοδοτικά με ξεχωριστή εξομάλυνση/
σταθεροποίηση. Κανείς δεν μπορεί να κατηγορήσει την Xindak για
“οικονομία”... |
 |

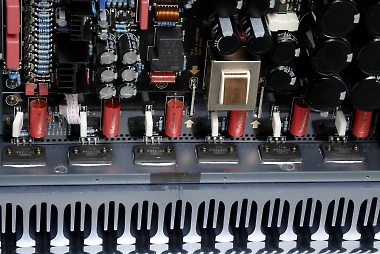

Ο τελικός ενισχυτής χρησιμοποιεί τα θηριώδη τρανζίστορς
της Shanken... |
 |
... η οδήγηση των οποίων γίνεται, κατά την αγαπημένη
συνήθεια της εταιρίας από
darlington. | |
|
| |
|
