| REVIEW |
|
ΜΕΤΑΤΡΟΠΕΑΣ
D/A |
| Chord QBD
76 |
|
|
|
| ΠΕΡΙΓΡΑΦΗ-ΤΕΧΝΙΚΑ... |
|
|
| Για όσους έχουν
ξαναδεί συσκευή της Chord η εμφάνιση του QBD 76 δεν είναι έκπληξη.
Ακολουθεί τις γνωστές σχεδιαστικές γραμμές της εταιρίας με το σασί
από μασίφ κατεργασμένο αλουμίνιο και τα
χαρακτηριστικά φωτιζόμενα ανοίγματα στην επάνω επιφάνεια. Από αυτά,
το μεγαλύτερο σε διάμετρο είναι καθαρά διακοσμητικό, φτιάχνει
ατμόσφαιρα θα έλεγα, ενώ το μικρότερο φιλοξενεί μια οθόνη
απεικόνισης όπου εμφανίζονται ενδείξεις σχετικές με την
λειτουργία της συσκευής, όπως η επιλεγμένη είσοδος, η συχνότητα στην
οποία έχει κλειδώσει το PLL, κ.λπ. Κάποιος θα μπορούσε να
χαρακτηρίσει τον QBD 76 “περίεργο” αλλά αυτά τα πράγματα είναι
υποκειμενικά. Προσωπικά μου άρεσε ως παρουσία και δεν βρέθηκε
κάποιος που να τον είδε από κοντά και να διαφώνησε με την άποψή μου.
Όλοι οι χειρισμοί γίνονται από τρεις πιεστικούς
διακόπτες στο επάνω μέρος της συσκευής και αυτό πρέπει να
ληφθεί υπόψιν κατά την τοποθέτησή της. Αν την βάλετε σε ένα
ενδιάμεσο ράφι, θα πρέπει να υπάρχει αρκετός χώρος για το χέρι
σας. |
 |
Αυτή είναι η εικόνα που έχει ο χρήστης όταν ο QBD 76
είναι σε λειτουργία. Το ατμοσφαιρικά φωτισμένο εσωτερικό σε
κοινή θέα. Αριστερά βρίσκονται οι τρεις διακόπτες για την
επιλογή της εισόδου και τις ρυθμίσεις της φάσης και του
buffer. |
 |

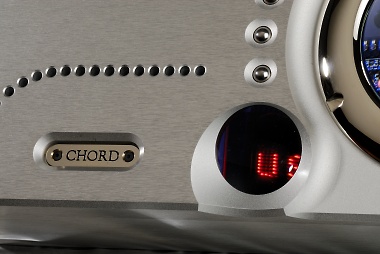

Ευανάγνωστες, κόκκινες ενδείξεις για την επιλεγμένη
είσοδο, το bitrate και την κατάσταση του buffer, συμπληρώνουν
την αισθητική της συσκευής και κρατούν ενήμερο τον χρήστη για
τις επιλογές που έχει κάνει. | |
| Από πλευράς
εισόδων και εξόδων, τώρα, ο μετατροπέας της Chord είναι
πλήρης: Περιλαμβάνει δύο οπτικές εισόδους (toslink), δύο
ομοαξονικές με βύσματα BNC, δύο AES/EBU με βύσματα XLR καθώς επίσης
και μια είσοδο USB, ενώ ο χρήστης μπορεί να επιλέξει μεταξύ single
ended και balanced αναλογικής εξόδου. Υπάρχει, ακόμη, έξοδος του
σήματος χρονισμού (word clock με βύσμα BNC) και η κλασική κεραία
Bluetooth. H Chord έχει επιλέξει να μην χαράξει ενδείξεις για όλα
αυτά τα βύσματα (τα οποία, πάντως είναι πολύ καλής ποιότητας) όπως
και για τους διακόπτες. Αυτό σημαίνει ότι, στην αρχή τουλάχιστον,
θα πρέπει να συμβουλευτείτε το εγχειρίδιο χρήσης
για το που είναι τι και για το τι κάνει ο κάθε διακόπτης. Εν
προκειμένω, ο χρήστης έχει στην διάθεσή του έναν σειριακό επιλογέα
εισόδων, έναν διακόπτη φάσης (στο ψηφιακό πεδίο) και έναν διακόπτη
ελέγχου του μήκους του buffer με τρεις επιλογές (εκτός, μικρό
μήκος, μεγάλο μήκος). Ο διακόπτης ισχύος βρίσκεται στο πίσω
μέρος. |
 |

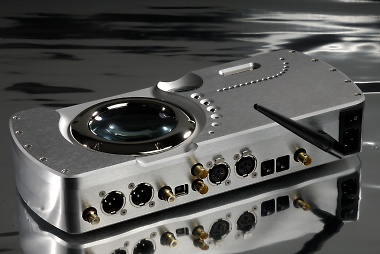

Πλήρες πακέτο εισόδων και εξόδων: Δεν θα σας λείψει
τίποτε! Εκτός, ίσως, από το lettering το οποίο η Chord
αποφάσισε να καταργήσει. Έχει κι ο μινιμαλισμός τα προβλήματά
του... |
 |

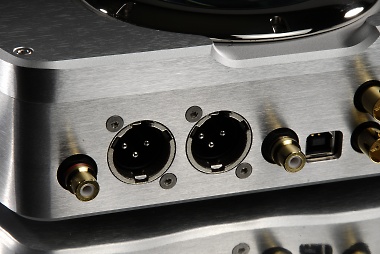

Μπορείτε να συνδέσετε τον QBD 76 είτε μέσω single ended
είτε μέσω balanced γραμμών. Οι έξοδοι λειτουργούν και μπορείτε
να τις χρησιμοποιήσετε ταυτόχρονα. |
 |
Ο μετατροπέας διαθέτει δύο εισόδους AES/EBU οι οποίες
μπορούν να χρησιμοποιηθούν ως ζεύγος ώστε να μεταφερθούν
σήματα με bitrate 176.4 και
192kHz. | |
|
|
Στο εσωτερικό
της συσκευής τα πράγματα είναι, όπως θα περίμενε κανείς, ιδιαίτερα
ενδιαφέροντα. Ο σχεδιαστής της Chord, ο Robert Watts, έχει σχεδιάσει
ένα ψηφιακό σύστημα βασιζόμενος σε ένα FPGA της
Xilinx (Spartan XC3S400) όπου έχει υλοποίησει το ψηφιακό
interface (σε επίπεδο S/PDIF), το ψηφιακό φίλτρο που πραγματοποιεί
το upsampling αλλά και τους μετατροπείς D/A. Όλα αυτά συγχρονίζονται
από ένα ψηφιακό PLL που βασίζεται σε έναν ταλαντωτή
των 115MHz. Το clocking του QBD 76 βασίζεται σε αυτό το PLL καθώς
και στο buffer (που ελέγχει ως προς το μήκος ο χρήστης) με
αποτέλεσμα να ελαχιστοποιήται το εξαρτώμενο από τα δεδομένα jitter
(data dependend jitter). To ψηφιακό φίλτρο που χρησιμοποιήται για το
upsampling χρησιμοποιεί έναν αλγόριθμο που η Chord ονομάζει
WTA. Πρόκειται για ένα φίλτρο FIR, η τρέχουσα
έκδοση του οποίου έχει σημαντικά μεγαλύτερο αριθμό συντελεστών σε
σχέση με αυτήν που χρησιμοποιήθηκε στον DAC 64, χάρις στις
μεγαλύτερες δυνατότητες του FPGA που χρησιμοποιήται. Η σχετική
περιγραφή της εταιρίας αναφέρει ότι κατά ένα μέρος το φίλτρο
βελτιστοποιήθηκε με βάσει την ακουστική απόδοση της συσκευής. Τα WTA
ακολουθεί ο μετατροπέας που έχει σχεδιάσει η Chord, ο οποίος είναι
γνωστός ως Pulse Array και βρίσκεται στην 5η του
έκδοση. Πρόκειται για έναν μετατροπέα Delta-Sigma ο οποίος
χρησιμοποιεί μορφοποίηση θορύβου, προκειμένου να απωθήσει τον θόρυβο
κβαντισμού σε περιοχή συχνοτήτων όπου δεν είναι ακουστός και μπορεί
εύκολα να αποκοπεί χρησιμοποιώντας ένα ήπιο αναλογικό φίλτρο. Ο
συγκεκριμένος Pulse Array χρησιμοποιεί noise shaping 8ης
τάξης (το υψηλότερης τάξης noise shaping που χρησιμοποιήται
σε DAC κατά την Chord) και υπερδειγματοληψία 2608x. Με βάση τις
περιγραφές της εταιρίας, όλα αυτά σημαίνουν ότι στα 200kHz ο θόρυβος
κβαντισμού είναι στα -152dB. Η έξοδος των μετατροπέων
οδηγείται σε ένα αναλογικό στάδιο υλοποιημένο με 2 OP27 (Burr-Brown)
ανά κανάλι. Το μόνο άλλο σημείο όπου χρησιμοποιήται ολοκληρωμένο
κύκλωμα “της αγοράς” είναι στο interfacing του USB. Εδώ συναντάμε το
PCM2704 μια κλασική επιλογή την οποία η εταιρία χρησιμοποιεί και στο
Chordette. Εδώ έχω την ένστασή μου: Το 2704
ανεβαίνει μόνο μέχρι τα 48kHz, ενώ με βάση την τιμή του, θα περίμενα
κάτι καλύτερο από το QBD 76, το οποίο θα έπρεπε να εξαντλεί τα όρια
του πρωτοκόλλου ανεβαίνοντας μέχρι τα 96kHz.
Η τροφοδοσία της
συσκευής βασίζεται σε ένα διακοπτικό τροφοδοτικό,
υποστηριζόμενο από ένα φίλτρο γραμμής της Schaffner και πέντε
τοπικούς σταθεροποιητές, ενώ ένα ξεχωριστό κύκλωμα περιλαμβάνει όλα
τα απαραίτητα για την ασύρματη ζεύξη μέσω bluetooth. |
 |

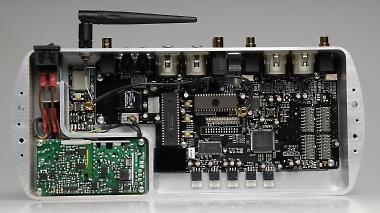

Νοικοκυρεμένο εσωτερικό, με υλικά SMD και
παλμοτροφοδοτικό. Η ποιότητα συναρμολόγησης είναι
άψογη. |
 |

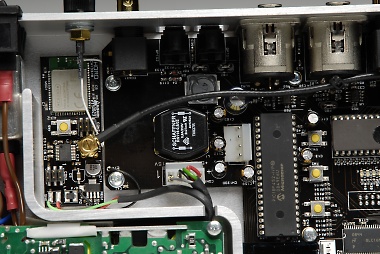

Στο αριστερό μέρος της φωτογραφίας φαίνεται το κύκλωμα
του πομποδέκτη Bluetooth ενώ στο κέντρο το φίλτρο γραμμής της
Schaffner. |
 |
Ο QBD 76 βασίζεται σε έναν FPGA της Xilinx (στο μέσον
της φωτογραφίας). Τα μοναδικά ειδικά ολοκληρωμένα που
χρησιμοποιούνται είναι το PCM2704 (επάνω αριστερά) για την
είσοδο USB και τα τέσσερα OP27 (επάνω δεξιά, γύρω από τα
βύσματα) | |
|
| |
|
