Lab12 dac1 Reference

Lab12 dac1 Reference

Αν και η εμφάνιση του dac1 Reference παραπέμπει απευθείας στην πρώτη έκδοση της συσκευής, η αισθητική και η ποιότητα κατασκευής ακολουθεί τις τρέχουσες επιλογές της Lab12. Αυτό μεταφράζεται σε μια πρόσοψη από αλουμίνιο 6mm (διαθέσιμη σε μαύρο και ασημί χρώμα, Matt Black/Frozen Silver) ευανάγνωστο lettering και τα κλασικά VU-μετρα. Σε αντίθεση με την έκδοση SE, εδώ έχουμε ένα περισσότερο σύνθετο user interface, το οποίο περιλαμβάνει διακόπτη on/off, επιλογέα εισόδων και μια σειρά από ενδείξεις που αφορούν στην επιλεγμένη είσοδο και στο κλείδωμα της συσκευής σε κάποιο sample rate.

Lab12 dac1 Reference

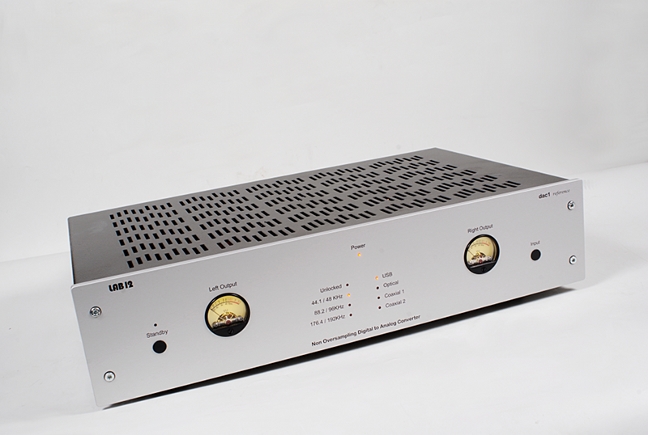

Ο dac1 Reference διατηρεί τα χαρακτηριστικά όργανα VU της Nissei Sokki αλλά το σασί του βασίζεται στην πιο πρόσφατη αισθητική των συσκευών της εταιρίας, με πρόσοψη από αλουμίνιο 6 χιλιοστών, ιδιαιτέρως ευανάγνωστο lettering και περισσότερες ενδείξεις.

Οι δυνατότητες σύνδεσης που προσφέρονται είναι πάνω από επαρκείς: Περιλαμβάνουν δύο ομοαξονικές εισόδους (RCA), μια οπτική είσοδο (Toslink) καθώς και θύρα USB. Μέσω αυτών, ο dac1 μπορεί να διαχειριστεί σήματα μέχρι 24-bit/192kHz. Η αναλογική έξοδος της συσκευής είναι διαθέσιμη τόσο σε single ended (RCA) όσο και σε balanced μορφή με την δεύτερη, όμως, να είναι διαθέσιμη κατόπιν παραγγελίας, οπότε και εγκαθίστανται οι κατάλληλοι μετασχηματιστές. Στην βασική του έκδοση, ο Reference εμφανίζει single ended σήμα και στα βύσματα XLR.
Το εσωτερικό της συσκευής κρύβει μια πειθαρχημένη κατασκευή, η οποία είναι σημαντικά αναβαθμισμένη σε σχέση με το αρχικό μοντέλο. Σε ό,τι αφορά το ψηφιακό interface, ο Reference βασίζεται στο γνωστό CM6631A για την διαχείριση των streams μέσω της θύρας USB και σε ένα WM8805 για την διαχείριση των σημάτων από τις συμβατικές ψηφιακές εισόδους, ακολουθούμενα από ένα ασύγχρονο rate converter για την μείωση των ψηφίων από τα 24 σε 16.

Lab12 dac1 Reference

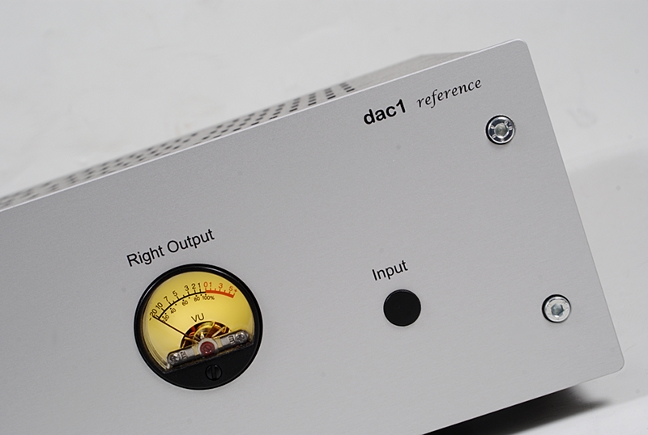

Δύο σειρές από LED πληροφορούν τον χρήστη για την είσοδο που έχει επιλέξει και το αν αυτή έχει κλειδώσει σε κάποιο stream.

Lab12 dac1 Reference

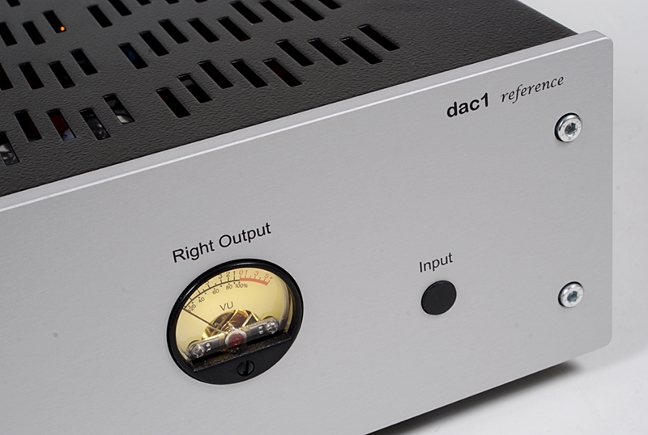

Ο επιλογέας εισόδων δίνει σειριακή πρόσβαση στις διάφορες πηγές που έχουν συνδεθεί στον dac1. Το όργανο μέτρησης VU είναι μια προσθήκη που προσφέρει, σίγουρα, χαρακτήρα.

Η μετατροπή του σήματος σε ψηφιακό γίνεται από οκτώ τσιπ TDA1543 της Philips (η εταιρία χρησιμοποιεί την κλασική, 8πινη εκδοχή). Τα οκτώ ολοκληρωμένα περιλαμβάνουν, συνολικά 16 μετατροπείς d/a, κάτι που επιτρέπει στην Lab12 να χρησιμοποιήσει οκτώ ανά κανάλι σε πλήρως παράλληλη λειτουργία, ώστε να βελτιώνεται ο λόγος σήματος προς θόρυβο.
Η έξοδος του TDA1543 είναι ρεύμα, επομένως το στάδιο που ακολουθεί περιλαμβάνει και τον μετατροπέα I/V. Εδώ, χρησιμοποιείται μια διπλοτρίοδος 6922 της Electro-Harmonix ανά κανάλι, σε ένα κύκλωμα με υλικά καλής ποιότητας, περιλαμβανόμενων πυκνωτών της σειράς Superior Z-cap της Jantzen. Όπως θα περίμενε κανείς με βάση την φιλοσοφία της συσκευής, δεν υπάρχει κάποιο είδος αναλογικού φίλτρου στην έξοδο.

Lab12 dac1 Reference

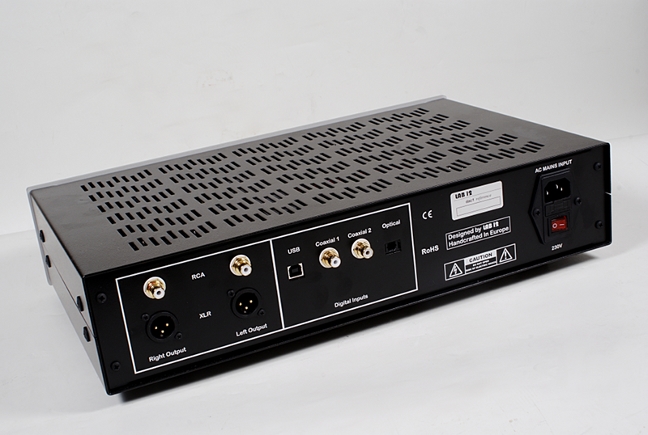

Ο χρήστης έχει στην διάθεσή του τέσσερις ψηφιακές εισόδους, εκ των οποίων η μια είναι θύρα USB, μέσω της οποίας μπορεί να διαχειριστεί σήματα PCM με sample rates μέχρι 24-bit/192kHz. Στην βασική έκδοση, οι αναλογικές έξοδοι είναι single ended. Κατόπιν παραγγελίας, η XLR γίνεται balanced, μέσω μετασχηματιστών.

Lab12 dac1 Reference

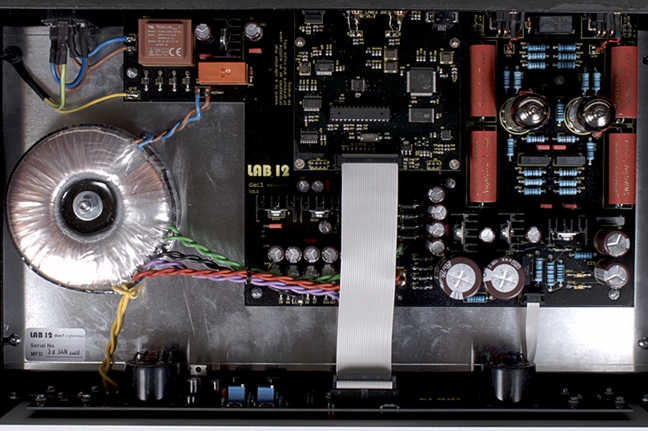

Καθαρή, πειθαρχημένη κατασκευή, στο εσωτερικό. Η Lab12 δίνει, ως συνήθως, έμφαση στην σωστή τροφοδοσία με έναν μεγάλο toroidal και έξι συνολικά σταθεροποιημένα τροφοδοτικά, τα οποία φαίνονται στο κάτω μέρος του κυρίως τυπωμένου κυκλώματος. Στο μέσον, διακρίνεται το ψηφιακό interface (με τα ολοκληρωμένα της CMedia και της Wolfson) ενώ ακριβώς από κάτω (δεν διακρίνονται) βρίσκονται τα οκτώ TDA1543.

Η τροφοδοσία της συσκευής είναι ιδιαίτερα προσεγμένη και ξεκινά από έναν δακτυλιοειδή μετασχηματιστή και καταλήγει σε έξι διαφορετικά, σταθεροποιημένα τροφοδοτικά. Σταθεροποιημένη είναι και η ανοδική τάση των λυχνιών, ενώ το τροφοδοτικό χαμηλής τάσης περιλαμβάνει 12 πυκνωτές των 1000μF.

Lab12 dac1 Reference

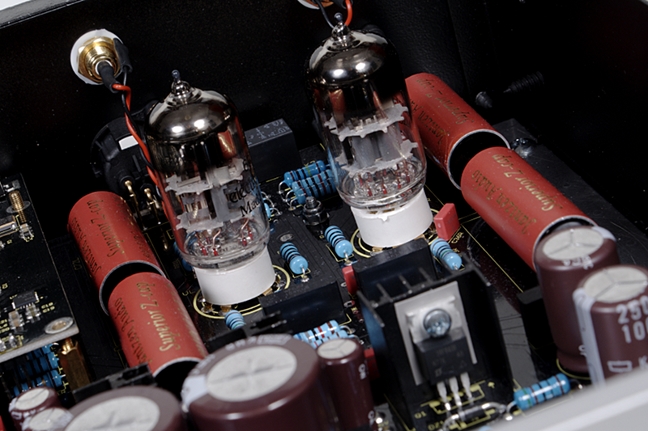

Αριστερά, το λαμπάτο αναλογικό στάδιο το οποίο είναι υπεύθυνο για την μετατροπή I/V και την οδήγηση της εξόδου. Δεξιά διακρίνεται μέρος των σταθεροποιημένων τροφοδοτικών. Οι πυκνωτές σύζευξης είναι της Jantzen.

Lab12 dac1 Reference

O dac1 Reference χρησιμοποιεί μια διπλοτρίοδο 6922 της Electro-Harmonix ανά κανάλι.
