Eνισχυτές τάξης "D"



1. Eισαγωγή
2. Τάξεις ενισχυτών και θερμικές απώλειες
3. Η τάξη "D"
4. Η αρχή λειτουργίας της τάξης "D" και η διαμόρφωση εύρους παλμών (PWM)
5. Δομή, λειτουργία και προβλήματα
6. Resources

ΚΟΡΥΦΗ...

...ΠΡΟΗΓΟΥΜΕΝΗ

ΕΠΟΜΕΝΗ...

ΕΠΙΣΤΡΟΦΗ...►

H PWM είναι μία απλή διαδικασία ψηφιοποίησης αναλογικών σημάτων η οποία κωδικοποιεί την πληροφορία της αναλογικής γραμμικά μεταβαλλόμενης με τον χρόνο κυματομορφής σε πληροφορία εύρους (duty cycle) των παλμών μίας παλμοσειράς.  Η διαδικασία αυτή δεν περιλαμβάνει κβαντισμό του σήματος και αντιστοίχισή του σε ψηφιακές λέξεις ενός κώδικα, για τον σκοπό αυτό δεν πρέπει να συγχέεται με την τεχνική PCM που χρησιμοποιήται στην ψηφιοποίηση των αναλογικών σημάτων όπως την γνωρίζουμε από το  cd.  Στο σχήμα φαίνονται οι τρείς βασικές κυματομορφές της τεχνικής PWM.

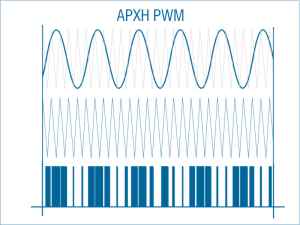

Τα τρία σήματα που συμμετέχουν στην PWM:  To αναλογικό (ημίτονο, στην κορυφή) το τριγωνικό (στο μέσον) και οι διαμορφωμένοι σε εύρος παλμοί (στο κάτω μέρος).  Για ευκολία, ένα αντίγραφο του τριγωνικού σήματος έχει υπερτεθεί στο αναλογικό σε γκρί χρώμα.  Σημειώστε ότι το τριγωνικό σήμα πρέπει να είναι πολύ υψηλότερης συχνότητας του αναλογικού (οι τιμές κυμαίνονται από τα 200 έως τα 350kHz) και ότι στο σχήμα για τεχνικούς λόγους αυτό δεν είναι δυνατόν να γίνει. Η πληροφορία της περιοδικότητας του ημιτόνου, πάντως διατηρείται σχετικά ευκρινώς.

ΚΟΡΥΦΗ...

...ΠΡΟΗΓΟΥΜΕΝΗ

ΕΠΟΜΕΝΗ...

ΕΠΙΣΤΡΟΦΗ...►

To αναλογικό σήμα (εδώ ένα απλό ημίτονο) συγκρίνεται σε ένα κατάλληλο κύκλωμα με μία τριγωνική κυματομορφή.  Η κυματομορφή αυτή παράγεται από την διέλευση ενός τετραγωνικού σήματος από έναν ολοκληρωτή και φαίνεται στο μέσον του σχήματος.  Με μία απλή ματιά βλέπει κανείς ότι η συχνότητά της είναι μεγαλύτερη του αναλογικού σήματος.  Κατά την σύγκριση των δύο κυματομορφών ο συγκριτής αποδίδει ένα λογικό "1" κάθε φορά που το αναλογικό σήμα έχει στάθμη υψηλότερη του τριγωνικού.  Αυτό μπορεί να φανεί στο επάνω μέρος του σχήματος, όπου σε γκρί χρώμα έχει υπερτεθεί ένα αντίγραφο του τριγωνικού σήματος.  Το αποτέλεσμα της σύγκρισης φαίνεται στην τρίτη κυματομορφή.  Αυτή είναι μία διαδοχή παλμών σταθερής τάσης, των οποίων το εύρος μεταβάλλεται ανάλογα με τον χρόνο κατά τον οποίο το αναλογικό σήμα ήταν υψηλότερο του τριγωνικού.
