ΠΡΟΕΝΙΣΧΥΤΗΣ PHONO

nvo Audio SPA One

Thumbnail_φωτο

Ο SPA One είναι, από πλευράς εμφάνισης, μια αρκετά λιτή κατασκευή τοποθετημένη σε ένα σασί που θα το χαρακτήριζες άνετα συμβατικό (αλλά αρκετά καλοκατασκευασμένο) και με ελάχιστα σημεία αλληλεπίδρασης με τον χρήστη. Στην πραγματικότητα ο τελευταίος έχει στη διάθεσή του έναν διακόπτη on-off και έναν διακόπτη επιλογής του κέρδους ανάλογα με το είδος της κεφαλής που θα συνδέσει στην είσοδο (κινητού μαγνήτη ή κινητού πηνίου). Σύμφωνα με τα τεχνικά χαρακτηριστικά που δίνει ο κατασκευαστής το κέρδος στην περίπτωση των κεφαλών κινητού μαγνήτη είναι 50dB και στην περίπτωση των κεφαλών κινητού πηνίου 60dB και οι στάνταρντ αντιστάσεις εισόδου είναι 47k και 1000Ω αντιστοίχως. Η ρύθμιση της αντίστασης εισόδου γίνεται με την τοποθέτηση πρόσθετων αντιστάσεων (παράλληλα με την αντίσταση των 1000Ω), σε βύσματα RCA τα οποία τοποθετούνται σε αντίστοιχες υποδοχές στην πίσω πλευρά της συσκευής μια απλή και αποτελεσματική μέθοδος που παρακάμπτει την χρήση μικροδιακοπτών και, απλώς, απαιτεί λίγη περισσότερη “δουλειά” από την πλευρά του ιδιοκτήτη της συσκευής, ο οποίος -από την άλλη- μπορεί να ασχοληθεί εξαντλητικά με το ταίριασμα της κεφαλής του, αν το επιθυμεί. Στο πίσω μέρος του σασί υπάρχουν ακόμη τα βύσματα εισόδου και εξόδου, όλα επάργυρα RCA πολύ καλής ποιότητας.

Φωτογραφία

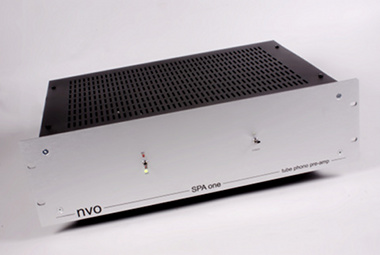

Ο SPA One είναι λιτός σε εμφάνιση και τοποθετημένος σε ένα τυπικά καλό σασί, σε μια σαφή προσπάθεια μείωσης του κόστους. Το αποτέλεσμα δικαιώνει τον κατασκευαστή, αν και υπάρχουν ενδείξεις ότι μεταφέρονται κάποιοι κραδασμοί στις λυχνίες.

Η ενδιαφέρουσα πλευρά της υπόθεσης του SPA One βρίσκεται, φυσικά, στο εσωτερικό του σασί. Εκεί, βρίσκεσαι αντιμέτωπος με ένα μεγάλο κύκλωμα το οποίο περιλαμβάνει 13 συνολικά λυχνίες. Από αυτές, επτά -αν μετρήσαμε καλά- χρησιμοποιούνται στο τροφοδοτικό για την σταθεροποίηση των τάσεων (ανόδου και θέρμανσης των νημάτων), ενώ οι υπόλοιπες χρησιμοποιούνται για την ενίσχυση του σήματος. Το κύκλωμα του SPA One περιλαμβάνει τρία στάδια, ένα εισόδου όπου χρησιμοποιούνται δύο τρίοδοι 6C45P (μια ανά κανάλι), ένα διπλό στάδιο εφαρμογής της αποέμφασης (με διπλοτριόδους 12ΑΧ7) και ένα στάδιο εξόδου με μια διπλοτρίοδο 12AU7 σε συνδεσμολογία ακόλουθου καθόδου. Η συνδεσμολογία αυτή εξασφαλίζει μικρή φόρτιση του προηγούμενου σταδίου και χαμηλή αντίσταση εξόδου ώστε να μην υπάρχουν εκπλήξεις κατά την οδήγηση του προενισχυτή που ακολουθεί.

Φωτογραφία

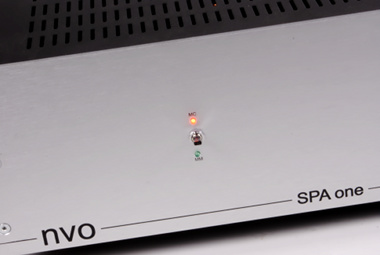

Ο χρήστης μπορεί να επιλέξει το κέρδος και την αντίσταση εισόδου με βάση το είδος της κεφαλής που χρησιμοποιεί (MM/MC) μέσω ενός απλού διακόπτη.

Φωτογραφία

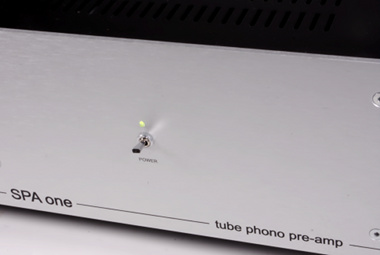

Ο δεύτερος διακόπτης της πρόσοψης είναι αυτός που ενεργοποιεί την συσκευή.

Η εφαρμογή της καμπύλης αποέμφασης γίνεται από ένα μεικτό κύκλωμα (ενεργό και παθητικό) και αν και η nvo δεν δίνει ιδιαίτερες λεπτομέρειες για το θέμα αυτό, υποθέτει κανείς ότι χρησιμοποιείται η κλασική αρχιτεκτονική που θέλει τις δύο πρώτες χρονικές σταθερές (3180/318μS) να υλοποιούνται ως βρόχος ανάδρασης και η τρίτη (75μS) να έχει την μορφή απλού παθητικού δικτυώματος. Σε κάθε περίπτωση, τα παθητικά υλικά που χρησιμοποιούνται για την υλοποίηση της καμπύλης αποέμφασης είναι κορυφαία ως προς την ποιότητα και την ακρίβεια (κάτι που όπως θα δούμε στην ενότητα των μετρήσεων φαίνεται και με το παραπάνω...).

Φωτογραφία

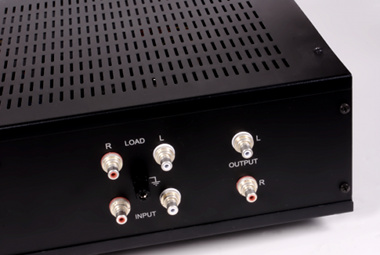

Πολύ καλής ποιότητας βύσματα (επαργυρωμένα RCA) στην πίσω πλευρά. Υπάρχει μία είσοδος και μια έξοδος single ended. Οι υποδοχές “Load” είναι για την μικρορύθμιση της αντίστασης εισόδου.

Το κύκλωμα του SPA One φαίνεται να υπολείπεται “στα σημεία” εκείνου του μεγαλύτερου μοντέλου το οποίο χρησιμοποιεί δύο τριόδους 6C45P ανά κανάλι στο στάδιο εισόδου και ένα πιο σύνθετο στάδιο εξόδου καθώς και μεγαλύτερο αριθμό σταδίων σταθεροποίησης της τροφοδοσίας. Η γενική κατασκευή του κυκλώματος φαίνεται καλής ποιότητας με ελάχιστες καλωδιώσεις οι οποίες είναι υλοποιημένες με μονόκλωνους χάλκινους αγωγούς πολύ υψηλής καθαρότητας.

Φωτογραφία

Ο SPA One δεν είναι ένα απλό λαμπάτο κύκλωμα. Περιλαμβάνει 13 λυχνίες από τις οποίες οι επτά (κάτω αριστερά) σχετίζονται με την σταθεροποίηση της τροφοδοσίας και οι υπόλοιπες έξι με την ενίσχυση του σήματος. Η στήριξη του μετασχηματιστή είναι ελαστική.

Φωτογραφία

Χρησιμοποιούνται λυχνίες για την σταθεροποίηση τόσο της τάσης θέρμανσης των νημάτων όσο και της τάσεων ανόδου.

Φωτογραφία

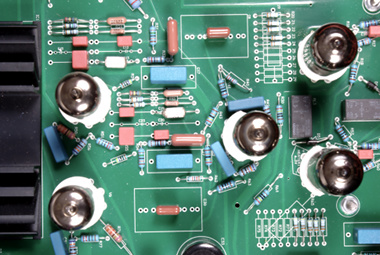

Η ενίσχυση του σήματος γίνεται σε τρία στάδια. Δεξιά φαίνεται το στάδιο εισόδου (6C45P) το οποίο ακολουθείται από το στάδιο εφαρμογής της αποέμφασης RIAA (12ΑΧ7, στο μέσον) και τέλος υπάρχει μια 12AU7 (στο επάνω μέρος της φωτογραφίας) σε συνδεσμολογία ακόλουθου καθόδου που εξασφαλίζει χαμηλή αντίσταση εξόδου. Τα καλώδια προς την έξοδο είναι μονόκλωνα με χαλκό υψηλής καθαρότητας.

Φωτογραφία

Τα εξαρτήματα που χρησιμοποιούνται για την δημιουργία της καμπύλης αποέμφασης έχουν επιλεγεί με κριτήριο την ακρίβεια και την ποιότητα. Η αποέμφαση γίνεται εν μέρει παθητικά και εν μέρει ενεργά.
